IE3系列 50HZ TENV 超高效電機
主要描述
性能數據
產品尺寸

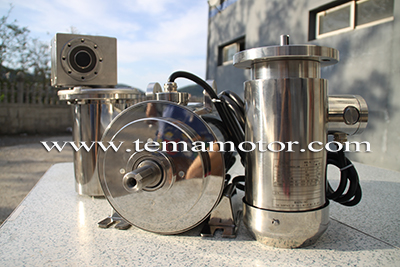

產品展示
TENV電機因?yàn)橐子谇鍧嵍艿礁嗫蛻舻那嗖A。（帶冷卻風扇及不銹鋼風扇罩的電機，如果不拆掉風扇罩，就很難徹底清洗。）
該系列電機為全封閉的三相鼠籠式異步超高效電動機。電氣性能和安裝尺寸均符合的國際電工委員會IEC60034.2.1:2007方法A要求的測試。所有電機都適合用變頻器驅動。如果客戶要求，可采用特殊變頻負載電磁線制作繞組。所有電機均在繞組內配150度的熱敏電阻。采用F級絕緣。該機型電機軸、機殼、端蓋、螺絲等結構部件均采用不銹鋼材料，外表美觀，光亮，無腐蝕，無鐵銹，清潔衛生，機座和端蓋采用螺紋聯接和O型圈密封結構，端蓋隱含在機座內部，不同于傳統電機結構，減少零件之間的縫隙，避免殘留污物，易清洗，可廣泛應用于食品，化工等行業。
| 2極50Hz不銹鋼電機 IE3標準 (PREMIUM) | |||||||||||||||||||
| 2 Pole 50Hz Stainless Steel Frames IE3 (PREMIUM) | |||||||||||||||||||
| 型號 | 輸出功率 | 額定轉速 | 額定電流 | 效率 | 功率因數 | 額定轉矩 | 堵轉電流/額定電流 | 堵轉轉矩/額定轉矩 | 最大轉矩/額定轉矩 | 起動轉矩/額定轉矩 | 轉動慣量 | 噪音等級 | 重量 | ||||||
| MOTOR TYPE | OTPUT kW | FULL LOAD SPEED (RPM) | IFL 380V (AMPS) | IFL 400V (AMPS) | IFL 415V (AMPS) | EFFICIENCY @ | POWER FACTOR@ | FULL LOAD TORQUE (Nm) | IST/IFL | TST/TFL | TPU/TFL | TM/TFL | Mofl J （kgm2) | NOISE LEVEL Lp 1m dB(A) | NET WEIGHT (kg) | ||||
| 100%FL | 75%FL | 50%FL | 100%FL | 75%FL | 50%FL | ||||||||||||||
| 631-2 | 0.18 | 2855 | 0.39 | 0.37 | 0.36 | 80.6 | 80.3 | 77.6 | 0.82 | 0.76 | 0.63 | 0.6 | 6.2 | 2.3 | 1.9 | 2.7 | 0.00031 | 70 | 10.5 |
| 632-2 | 0.25 | 2830 | 0.52 | 0.49 | 0.47 | 82.3 | 82.7 | 81.5 | 0.86 | 0.82 | 0.72 | 0.8 | 6.3 | 2.3 | 1.9 | 2.8 | 0.0006 | 61 | 11.5 |
| 711-2 | 0.37 | 2875 | 0.78 | 0.74 | 0.71 | 83.4 | 83.6 | 82.3 | 0.84 | 0.81 | 0.65 | 1.2 | 6.3 | 2.4 | 2 | 2.7 | 0.0008 | 60 | 14 |
| 712-2 | 0.55 | 2880 | 1.16 | 1.1 | 1.06 | 84.4 | 84.7 | 83.4 | 0.83 | 0.78 | 0.62 | 1.8 | 6.5 | 2.3 | 1.9 | 2.7 | 0.0008 | 56 | 14.5 |
| 801-2 | 0.75 | 2885 | 1.47 | 1.4 | 1.35 | 86 | 86.2 | 85.2 | 0.87 | 0.82 | 0.72 | 2.5 | 6.3 | 2.4 | 2 | 2.8 | 0.0012 | 61 | 21 |
| 802-2 | 1.1 | 2895 | 2.11 | 2 | 1.93 | 87.7 | 87.9 | 96.9 | 0.87 | 0.81 | 0.71 | 3.6 | 6.4 | 2.3 | 2 | 2.8 | 0.0012 | 61 | 23.5 |
| 90S-2 | 1.5 | 2855 | 2.8 | 2.7 | 2.6 | 85.7 | 86.5 | 83.5 | 0.92 | 0.89 | 0.83 | 5 | 6.6 | 2.4 | 2.1 | 2.8 | 0.0039 | 65 | 16 |
| 90L-2 | 2.2 | 2855 | 4.2 | 4 | 3.9 | 86.6 | 87 | 84 | 0.91 | 0.88 | 0.81 | 7.4 | 6.5 | 2.4 | 2.2 | 2.8 | 0.0039 | 65 | 16 |
| 100L-2 | 3 | 2870 | 5.6 | 5.3 | 5.1 | 87.9 | 88.5 | 85 | 0.93 | 0.9 | 0.82 | 10 | 6.5 | 2.4 | 2.1 | 2.8 | 0.0055 | 70 | 21 |
| 112M1-2 | 4 | 2840 | 7.4 | 7 | 6.7 | 88.9 | 89.5 | 86 | 0.93 | 0.9 | 0.82 | 13.4 | 6.4 | 2.4 | 2.2 | 2.8 | 0.0109 | 74 | 32 |
| 112M2-2 | 5.5 | 2845 | 10.2 | 9.7 | 9.3 | 89.5 | 90 | 87 | 0.91 | 0.88 | 0.82 | 18.4 | 6.6 | 2.4 | 2.2 | 2.9 | 0.0109 | 78 | 32 |
| 132S1-2 | 5.5 | 2935 | 9.9 | 9.4 | 9.1 | 90.3 | 91 | 88 | 0.94 | 0.91 | 0.85 | 17.9 | 6.5 | 2.1 | 1.9 | 2.7 | 0.027 | 80 | 42 |
| 132S2-2 | 7.5 | 2930 | 13.4 | 12.7 | 12.2 | 90.9 | 91.5 | 88 | 0.94 | 0.91 | 0.83 | 24.2 | 6.6 | 2.3 | 2.1 | 2.7 | 0.027 | 81 | 44 |
| 132M-2 | 11 | 2925 | 19.5 | 18.5 | 17.8 | 91.5 | 92 | 89 | 0.94 | 0.91 | 0.82 | 35.9 | 6.6 | 2.2 | 1.9 | 2.8 | 0.031 | 82 | 48 |
| 160M1-2 | 11 | 2940 | 19.9 | 18.9 | 18.2 | 91.5 | 92 | 89 | 0.92 | 0.89 | 0.83 | 35.7 | 6.5 | 2.4 | 2.2 | 2.8 | 0.039 | 80 | 110 |
| 160M2-2 | 15 | 2935 | 26.9 | 25.6 | 24.7 | 92 | 92.5 | 89 | 0.92 | 0.89 | 0.83 | 48.8 | 6.5 | 2.4 | 2.2 | 2.8 | 0.039 | 81 | 110 |
| 160L-2 | 18.5 | 2935 | 33.4 | 31.7 | 30.6 | 92.7 | 93.2 | 90 | 0.91 | 0.88 | 0.81 | 60.2 | 6.6 | 2.4 | 2.1 | 2.8 | 0.05 | 81 | 130 |
4極50Hz不銹鋼電機 IE3標準 (PREMIUM)
4 Pole 50Hz
Stainless Steel Frames IE3 (PREMIUM)
型號
輸出功率
額定轉速
額定電流
效率
功率因數
額定轉矩
堵轉電流/額定電流
堵轉轉矩/額定轉矩
最大轉矩/額定轉矩
起動轉矩/額定轉矩
轉動慣量
噪音等級
重量
MOTOR
TYPE
OTPUT kW
FULL LOAD SPEED (RPM)
IFL 380V (AMPS)
IFL 400V (AMPS)
IFL 415V (AMPS)
EFFICIENCY @
POWER FACTOR@
FULL LOAD TORQUE (Nm)
IST/IFL
TST/TFL
TPU/TFL
TM/TFL
Mofl J （kgm2)
NOISE LEVEL Lp 1m dB(A)
NET WEIGHT (kg)
100%FL
75%FL
50%FL
100%FL
75%FL
50%FL
631-4
0.12
1390
0.34
0.32
0.31
74
73.8
71
0.68
0.59
0.47
0.8
4.4
2.3
1.9
2.7
0.0005
47
11
632-4
0.18
1350
0.47
0.45
0.43
74.5
75
73.2
0.74
0.7
0.61
1.3
3.4
2.1
1.7
2.3
0.0006
48
11.5
711-4
0.25
1440
0.61
0.58
0.56
81.4
81.3
79.3
0.74
0.66
0.53
1.7
5.9
2.4
1.9
2.8
0.0014
60
14
712-4
0.37
1435
0.88
0.84
0.81
81.9
81.8
80.2
0.75
0.67
0.54
2.5
6
2.4
2
2.7
0.0014
61
15
801-4
0.55
1410
1.28
1.22
1.18
82.9
83
78.7
0.76
0.71
0.55
3.7
4.6
2.2
1.8
2.7
0.0023
61
20.5
802-4
0.75
1420
1.71
1.62
1.56
84.5
85
82.7
0.77
0.71
0.58
5.1
5.7
2.4
2
2.8
0.0023
61
22.5
90S-4
1.1
1450
2.3
2.2
2.1
87
87.5
83
0.83
0.8
0.71
7.3
6.5
2.4
2.2
2.8
0.0062
60
30
90L-4
1.5
1445
3.2
3
2.9
87.2
87.5
84
0.84
0.81
0.72
9.9
6.5
2.4
2.2
2.8
0.0062
62
31
100L1-4
2.2
1445
4.5
4.3
4.1
88.5
89
85.5
0.84
0.81
0.71
14.5
6.7
2.4
2.2
2.8
0.0096
61
38
100L2-4
3
1445
6
5.7
5.5
89.1
90.5
87
0.86
0.83
0.74
19.8
6.3
2.4
2.2
2.8
0.0096
62
45
112M-4
4
1445
7.4
7
6.7
89.8
90.5
87
0.92
0.89
0.82
26.4
6.6
2.4
2.1
2.7
0.0214
63
47
132S-4
5.5
1455
11
10.5
10.1
90.4
91
88
0.84
0.81
0.72
36.1
6.5
2.1
1.9
2.8
0.044
68
81
132M1-4
7.5
1455
14.7
14
13.5
91.2
91.5
88
0.85
0.82
0.73
49.1
6.5
2
1.9
2.8
0.051
69
94
132M2-4
11
1460
20.6
19.6
18.9
92.2
92.5
88.2
0.88
0.85
0.76
71.9
6.5
1.8
1.5
2.8
0.07
71
140
160M-4
11
1475
20.9
19.9
19.2
93
93.5
90
0.86
0.83
0.75
71.3
6.4
1.6
1.5
2.8
0.075
71
140
160L-4
15
1470
28.1
26.7
25.7
93.1
93.6
90
0.87
0.84
0.75
97.4
6.4
1.5
1.4
2.7
0.093
74
153

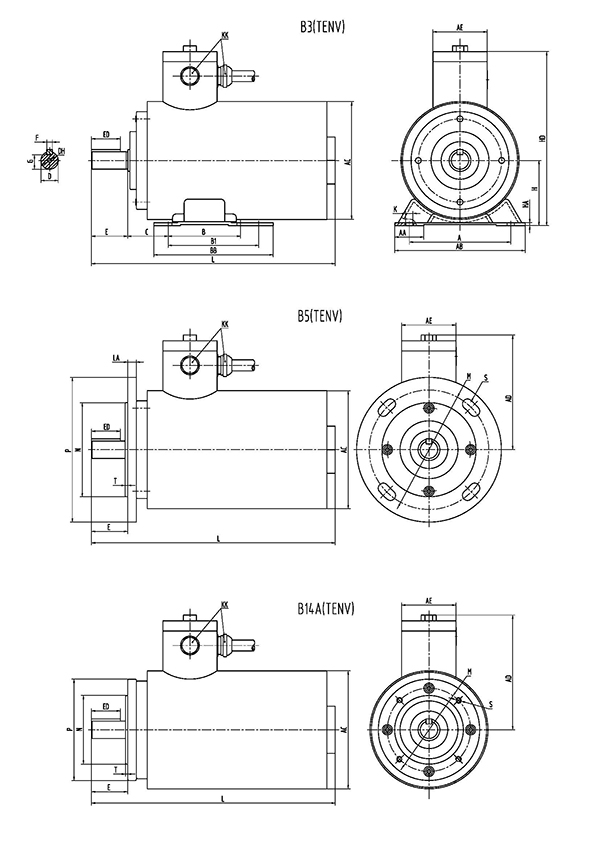

| Frame | A | AA | AB | BB | HA | B | B1 | C | D | DH | E | F | G | H | HD | K | KK | ||
| METRIC | |||||||||||||||||||
| 63 | 100 | 32 | 132 | 110 | 4 | 80 | N/A | 40 | 11 | M3 | 23 | 4 | 8.5 | 63 | 190 | 7 | 2-M20×1.5 | ||
| 71 | 112 | 30 | 140 | 120 | 4 | 90 | N/A | 45 | 14 | M4 | 30 | 5 | 11 | 71 | 205 | 7 | 2-M20×1.5 | ||
| 80 | 125 | 38 | 165 | 130 | 4 | 100 | N/A | 50 | 19 | M6 | 40 | 6 | 15.5 | 80 | 230 | 10 | 2-M20×1.5 | ||
| 90 | 140 | 40 | 180 | 165 | 4 | 100 | 125 | 56 | 24 | M6 | 50 | 8 | 20 | 90 | 250 | 10 | 2-M20×1.5 | ||
| 100 | 160 | 45 | 205 | 180 | 4 | 140 | N/A | 63 | 28 | M10 | 60 | 8 | 24 | 100 | 280 | 12 | 2-M20×1.5 | ||
| 112 | 190 | 60 | 250 | 180 | 5 | 140 | N/A | 70 | 28 | M10 | 60 | 8 | 24 | 112 | 315 | 13 | 2-M25×1.5 | ||
| 132 | 216 | 60 | 276 | 218 | 5 | 140 | 178 | 89 | 38 | M12 | 80 | 10 | 33 | 132 | 350 | 13 | 2-M25×1.5 | ||
| 160 | 254 | 65 | 300 | 299 | 8 | 210 | 254 | 108 | 42 | M16 | 110 | 12 | 37 | 160 | 420 | 15 | 2-M25×1.5 | ||
Frame
AD
AE
ED
L
M
N
P
S
T
AC
SSP
TENV
B5
B14A
B5
B14A
B5
B14A
B5
B14A
B5
B14A
TENV
63
128
Φ65
13
265
115
75
95
60
140
95
10
M5
3.5
2.5
119
71
135
Φ65
20
290
130
85
110
70
160
105
10
M6
3.5
2.5
129
80
150
Φ75
25
323
165
100
130
80
200
120
12
M6
3.5
3
139
90
160
Φ75
40
355
165
115
130
95
200
140
12
M8
3.5
3
164
100
185
Φ85
45
400
215
130
180
110
250
160
15
M8
4
3.5
186
112
203
Φ85
45
425
215
130
180
110
250
160
15
M8
4
3.5
220
132
215
Φ85
63
555
265
165
230
130
300
200
15
M10
4
4
261
160
260
Φ100
90
655
300
-
250
-
350
-
19
-
5
-
300
 |

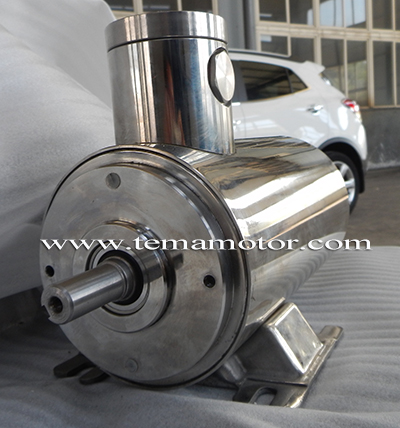

SSP71 B3 TENV 不銹鋼電機 帶接線盒 帶底腳?？蛇x配B5/B14法蘭. |
 |

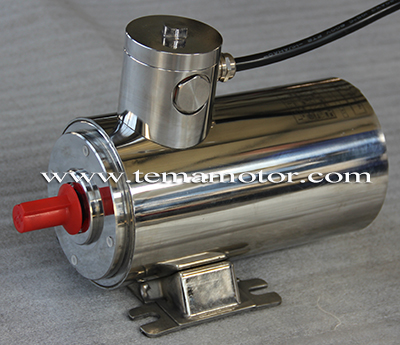

SSP90 B3 TENV 不銹鋼電機 帶接線盒 帶底腳?？蛇x配B5/B14法蘭. |
 |

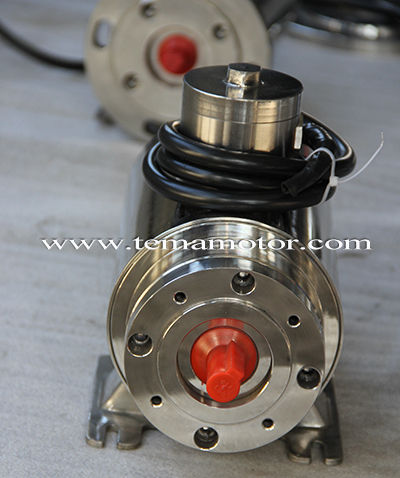

SSP80 B34A TENV 不銹鋼電機 帶接線盒 帶底腳。 |

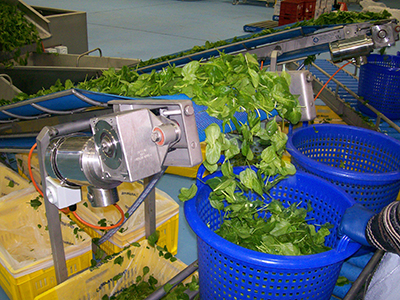

施工案例
