產品中心

當前位置：主頁> 產品中心 > 不銹鋼電機

IE3系列 50HZ TEFC 超高效電機

SSP63-160, S1工作制 TEFC－全封閉自扇冷，帶風扇及不銹鋼風扇罩。電機防護等級為IP67。電機可根據客戶需求選配底腳、法蘭。安裝方式可選B3、B5、B35及B14、B34(尺寸詳見附表)。

主要描述

性能數據

產品尺寸

產品展示

該系列電機為全封閉的三相鼠籠式異步超高效電動機。電氣性能和安裝尺寸均符合的國際電工委員會IEC60034.2.1:2007方法A要求的測試。所有電機都適合用變頻器驅動。如果客戶要求，可采用特殊變頻負載電磁線制作繞組。所有電機均在繞組內配150度的熱敏電阻。采用F級絕緣。該機型電機軸、機殼、端蓋、螺絲等結構部件均采用不銹鋼材料，外表美觀，光亮，無腐蝕，無鐵銹，清潔衛生，機座和端蓋采用螺紋聯接和O型圈密封結構，端蓋隱含在機座內部，不同于傳統電機結構，減少零件之間的縫隙，避免殘留污物，易清洗，可廣泛應用于食品，化工等行業。

2極50Hz不銹鋼電機 IE3標準 (PREMIUM)
	2 Pole 50Hz Stainless Steel Frames IE3 (PREMIUM)
型號	輸出功率	額定轉速	額定電流			效率			功率因數			額定轉矩	堵轉電流/額定電流	堵轉轉矩/額定轉矩	最大轉矩/額定轉矩	起動轉矩/額定轉矩	轉動慣量	噪音等級	重量
MOTOR TYPE	OTPUT kW	FULL LOAD SPEED (RPM)	IFL 380V (AMPS)	IFL 400V (AMPS)	IFL 415V (AMPS)	EFFICIENCY @			POWER FACTOR@			FULL LOAD TORQUE (Nm)	IST/IFL	TST/TFL	TPU/TFL	TM/TFL	Mofl J （kgm2)	NOISE LEVEL Lp 1m dB(A)	NET WEIGHT (kg)
MOTOR TYPE	OTPUT kW	FULL LOAD SPEED (RPM)	IFL 380V (AMPS)	IFL 400V (AMPS)	IFL 415V (AMPS)	100%FL	75%FL	50%FL	100%FL	75%FL	50%FL	FULL LOAD TORQUE (Nm)	IST/IFL	TST/TFL	TPU/TFL	TM/TFL	Mofl J （kgm2)	NOISE LEVEL Lp 1m dB(A)	NET WEIGHT (kg)
631-2	0.18	2855	0.39	0.37	0.36	80.6	80.3	77.6	0.82	0.76	0.63	0.6	6.2	2.3	1.9	2.7	0.00031	70	10.5
632-2	0.25	2830	0.52	0.49	0.47	82.3	82.7	81.5	0.86	0.82	0.72	0.8	6.3	2.3	1.9	2.8	0.0006	61	11.5
711-2	0.37	2875	0.78	0.74	0.71	83.4	83.6	82.3	0.84	0.81	0.65	1.2	6.3	2.4	2	2.7	0.0008	60	14
712-2	0.55	2880	1.16	1.1	1.06	84.4	84.7	83.4	0.83	0.78	0.62	1.8	6.5	2.3	1.9	2.7	0.0008	56	14.5
801-2	0.75	2885	1.47	1.4	1.35	86	86.2	85.2	0.87	0.82	0.72	2.5	6.3	2.4	2	2.8	0.0012	61	21
802-2	1.1	2895	2.11	2	1.93	87.7	87.9	96.9	0.87	0.81	0.71	3.6	6.4	2.3	2	2.8	0.0012	61	23.5
90S-2	1.5	2855	2.8	2.7	2.6	85.7	86.5	83.5	0.92	0.89	0.83	5	6.6	2.4	2.1	2.8	0.0039	65	16
90L-2	2.2	2855	4.2	4	3.9	86.6	87	84	0.91	0.88	0.81	7.4	6.5	2.4	2.2	2.8	0.0039	65	16
100L-2	3	2870	5.6	5.3	5.1	87.9	88.5	85	0.93	0.9	0.82	10	6.5	2.4	2.1	2.8	0.0055	70	21
112M1-2	4	2840	7.4	7	6.7	88.9	89.5	86	0.93	0.9	0.82	13.4	6.4	2.4	2.2	2.8	0.0109	74	32
112M2-2	5.5	2845	10.2	9.7	9.3	89.5	90	87	0.91	0.88	0.82	18.4	6.6	2.4	2.2	2.9	0.0109	78	32
132S1-2	5.5	2935	9.9	9.4	9.1	90.3	91	88	0.94	0.91	0.85	17.9	6.5	2.1	1.9	2.7	0.027	80	42
132S2-2	7.5	2930	13.4	12.7	12.2	90.9	91.5	88	0.94	0.91	0.83	24.2	6.6	2.3	2.1	2.7	0.027	81	44
132M-2	11	2925	19.5	18.5	17.8	91.5	92	89	0.94	0.91	0.82	35.9	6.6	2.2	1.9	2.8	0.031	82	48
160M1-2	11	2940	19.9	18.9	18.2	91.5	92	89	0.92	0.89	0.83	35.7	6.5	2.4	2.2	2.8	0.039	80	110
160M2-2	15	2935	26.9	25.6	24.7	92	92.5	89	0.92	0.89	0.83	48.8	6.5	2.4	2.2	2.8	0.039	81	110
160L-2	18.5	2935	33.4	31.7	30.6	92.7	93.2	90	0.91	0.88	0.81	60.2	6.6	2.4	2.1	2.8	0.05	81	130

4極50Hz不銹鋼電機 IE3標準 (PREMIUM)
4 Pole 50Hz Stainless Steel Frames IE3 (PREMIUM)
型號	輸出功率	額定轉速	額定電流			效率			功率因數			額定轉矩	堵轉電流/額定電流	堵轉轉矩/額定轉矩	最大轉矩/額定轉矩	起動轉矩/額定轉矩	轉動慣量	噪音等級	重量
MOTOR TYPE	OTPUT kW	FULL LOAD SPEED (RPM)	IFL 380V (AMPS)	IFL 400V (AMPS)	IFL 415V (AMPS)	EFFICIENCY @			POWER FACTOR@			FULL LOAD TORQUE (Nm)	IST/IFL	TST/TFL	TPU/TFL	TM/TFL	Mofl J （kgm2)	NOISE LEVEL Lp 1m dB(A)	NET WEIGHT (kg)
MOTOR TYPE	OTPUT kW	FULL LOAD SPEED (RPM)	IFL 380V (AMPS)	IFL 400V (AMPS)	IFL 415V (AMPS)	100%FL	75%FL	50%FL	100%FL	75%FL	50%FL
631-4	0.12	1390	0.34	0.32	0.31	74	73.8	71	0.68	0.59	0.47	0.8	4.4	2.3	1.9	2.7	0.0005	47	11
632-4	0.18	1350	0.47	0.45	0.43	74.5	75	73.2	0.74	0.7	0.61	1.3	3.4	2.1	1.7	2.3	0.0006	48	11.5
711-4	0.25	1440	0.61	0.58	0.56	81.4	81.3	79.3	0.74	0.66	0.53	1.7	5.9	2.4	1.9	2.8	0.0014	60	14
712-4	0.37	1435	0.88	0.84	0.81	81.9	81.8	80.2	0.75	0.67	0.54	2.5	6	2.4	2	2.7	0.0014	61	15
801-4	0.55	1410	1.28	1.22	1.18	82.9	83	78.7	0.76	0.71	0.55	3.7	4.6	2.2	1.8	2.7	0.0023	61	20.5
802-4	0.75	1420	1.71	1.62	1.56	84.5	85	82.7	0.77	0.71	0.58	5.1	5.7	2.4	2	2.8	0.0023	61	22.5
90S-4	1.1	1450	2.3	2.2	2.1	87	87.5	83	0.83	0.8	0.71	7.3	6.5	2.4	2.2	2.8	0.0062	60	30
90L-4	1.5	1445	3.2	3	2.9	87.2	87.5	84	0.84	0.81	0.72	9.9	6.5	2.4	2.2	2.8	0.0062	62	31
100L1-4	2.2	1445	4.5	4.3	4.1	88.5	89	85.5	0.84	0.81	0.71	14.5	6.7	2.4	2.2	2.8	0.0096	61	38
100L2-4	3	1445	6	5.7	5.5	89.1	90.5	87	0.86	0.83	0.74	19.8	6.3	2.4	2.2	2.8	0.0096	62	45
112M-4	4	1445	7.4	7	6.7	89.8	90.5	87	0.92	0.89	0.82	26.4	6.6	2.4	2.1	2.7	0.0214	63	47
132S-4	5.5	1455	11	10.5	10.1	90.4	91	88	0.84	0.81	0.72	36.1	6.5	2.1	1.9	2.8	0.044	68	81
132M1-4	7.5	1455	14.7	14	13.5	91.2	91.5	88	0.85	0.82	0.73	49.1	6.5	2	1.9	2.8	0.051	69	94
132M2-4	11	1460	20.6	19.6	18.9	92.2	92.5	88.2	0.88	0.85	0.76	71.9	6.5	1.8	1.5	2.8	0.07	71	140
160M-4	11	1475	20.9	19.9	19.2	93	93.5	90	0.86	0.83	0.75	71.3	6.4	1.6	1.5	2.8	0.075	71	140
160L-4	15	1470	28.1	26.7	25.7	93.1	93.6	90	0.87	0.84	0.75	97.4	6.4	1.5	1.4	2.7	0.093	74	153

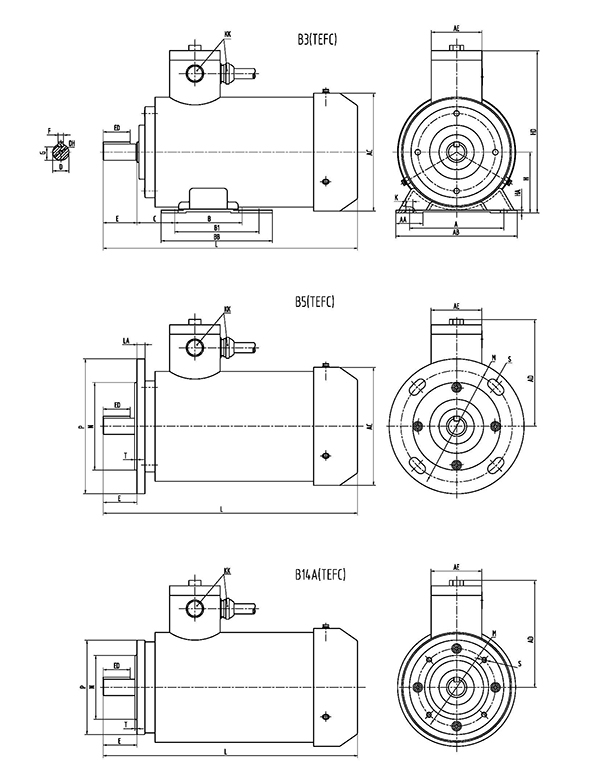

Frame	A	AA	AB	BB	HA	B	B1	C	D	DH	E	F	G	H	HD	K	KK
Frame	A	AA	AB	BB	HA	B	B1	C	D	DH	E	F	G	H	HD	K	METRIC
63	100	32	132	110	4	80	N/A	40	11	M3	23	4	8.5	63	190	7	2-M20×1.5
71	112	30	140	120	4	90	N/A	45	14	M4	30	5	11	71	205	7	2-M20×1.5
80	125	38	165	130	4	100	N/A	50	19	M6	40	6	15.5	80	230	10	2-M20×1.5
90	140	40	180	165	4	100	125	56	24	M6	50	8	20	90	250	10	2-M20×1.5
100	160	45	205	180	4	140	N/A	63	28	M10	60	8	24	100	280	12	2-M20×1.5
112	190	60	250	180	5	140	N/A	70	28	M10	60	8	24	112	315	13	2-M25×1.5
132	216	60	276	218	5	140	178	89	38	M12	80	10	33	132	350	13	2-M25×1.5
160	254	65	300	299	8	210	254	108	42	M16	110	12	37	160	420	15	2-M25×1.5

Frame	AD	AE	ED	L	M		N		P		S		T		AC
Frame	AD	AE	ED	SSP TEFC	B5	B14A	B5	B14A	B5	B14A	B5	B14A	B5	B14A	TEFC
63	128	Φ65	13	300	115	75	95	60	140	95	10	M5	3.5	2.5	133
71	135	Φ65	20	335	130	85	110	70	160	105	10	M6	3.5	2.5	150
80	150	Φ75	25	360	165	100	130	80	200	120	12	M6	3.5	3	165
90	160	Φ75	40	395	165	115	130	95	200	140	12	M8	3.5	3	190
100	185	Φ85	45	450	215	130	180	110	250	160	15	M8	4	3.5	210
112	203	Φ85	45	480	215	130	180	110	250	160	15	M8	4	3.5	240
132	215	Φ85	63	617	265	165	230	130	300	200	15	M10	4	4	280
160	260	Φ100	90	720	300	-	250	-	350	-	19	-	5	-	330

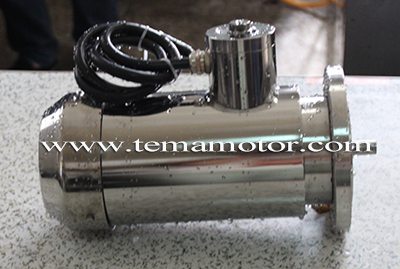

	SSP71 B5 TEFC 不銹鋼電機帶接線盒帶底腳?？蛇x配B14法蘭.

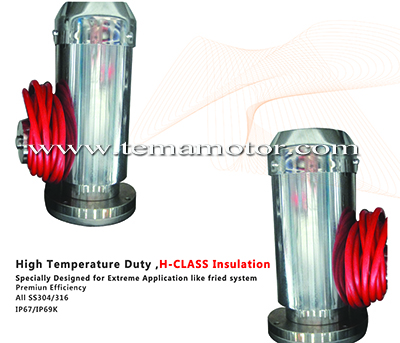

	SSP90 B5 TEFC 高溫不銹鋼電機帶接線盒不帶底腳。

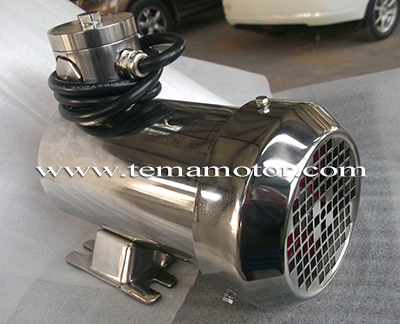

	SSP63 B3 TEFC 不銹鋼電機帶接線盒帶底腳。可選配B5/B14法蘭.
